Cầu thang xoắn ốc ngày càng được nhiều gia chủ và kiến trúc sư lựa chọn nhờ thiết kế hiện đại, tiết kiệm diện tích và tạo điểm nhấn thẩm mỹ cho công trình. Tuy nhiên, để cầu thang vận hành an toàn và mang lại sự thoải mái khi sử dụng, việc tính toán, chia bậc và xác định các thông số kỹ thuật cần được thực hiện chính xác. Dưới đây là hướng dẫn chi tiết về cách chia cầu thang xoắn ốc theo tiêu chuẩn thiết kế xây dựng.
Cầu thang xoắn ốc là gì?

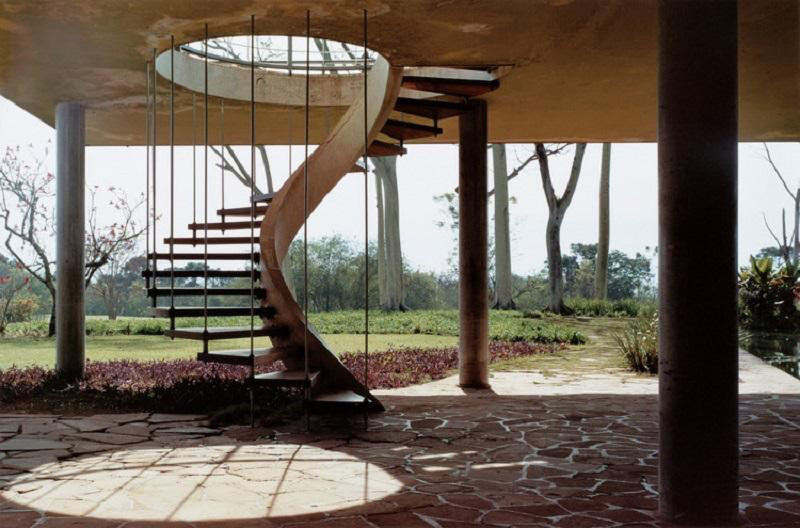

Cầu thang xoắn ốc là loại cầu thang có kết cấu xoay quanh một trục trung tâm, các bậc thang được bố trí theo hình xoắn giúp kết nối giữa các tầng mà vẫn tiết kiệm diện tích.
Loại cầu thang này thường được ứng dụng trong:
- Nhà phố có diện tích nhỏ.
- Biệt thự hiện đại.
- Quán cà phê, showroom.
- Công trình thương mại và công nghiệp.
Không chỉ tối ưu không gian, cầu thang xoắn còn tạo điểm nhấn kiến trúc độc đáo cho toàn bộ công trình.
Tuy nhiên, do thiết kế uốn cong và bề rộng bậc thang thay đổi theo bán kính nên việc tính toán kích thước cần được thực hiện cẩn thận để bảo đảm an toàn, đặc biệt đối với trẻ nhỏ và người cao tuổi.
Những thông số cần xác định trước khi chia cầu thang xoắn
Để thiết kế cầu thang xoắn đúng kỹ thuật, cần xác định chính xác ba thông số quan trọng sau:
- Chiều cao tầng: Là khoảng cách theo phương thẳng đứng giữa hai tầng, giúp xác định số lượng bậc thang và chiều cao mỗi bậc.
- Góc quay của cầu thang: Quyết định số vòng xoắn và hướng di chuyển.
- Đường kính cầu thang: Ảnh hưởng trực tiếp đến độ rộng bậc thang và sự thoải mái khi sử dụng.
Ba yếu tố này là cơ sở để kiến trúc sư tính toán toàn bộ hình học của cầu thang trước khi triển khai bản vẽ chi tiết.
Hướng dẫn cách chia cầu thang xoắn ốc
Xác định kích thước lỗ thông tầng
Bước đầu tiên là xác định kích thước lỗ thông tầng.
Thông thường, đường kính cầu thang sẽ nhỏ hơn lỗ thông tầng khoảng 100 mm để tạo khoảng hở an toàn và thuận tiện trong quá trình thi công.
Ví dụ:
Nếu lỗ thông tầng có kích thước 2.000 x 2.000 mm thì đường kính cầu thang nên khoảng 1.900 mm.
Việc bố trí kích thước hợp lý sẽ giúp cầu thang vừa tiết kiệm diện tích vừa bảo đảm không gian di chuyển.
Tính chiều dài cầu thang xoắn
Sau khi xác định được điểm đầu, điểm cuối và góc quay của cầu thang, chiều dài sẽ được tính theo công thức:
Chiều dài = (π × bán kính × góc quay) / 180
Trong đó:
- π (Pi) ≈ 3,14.
- Bán kính là khoảng cách từ tâm trục đến mép ngoài của bậc thang.
- Góc quay được tính theo đơn vị độ.
Công thức này giúp xác định chiều dài cung tròn của cầu thang để tính số lượng bậc và kích thước từng bậc.
Áp dụng quy tắc 2/3 để tính kích thước bậc thang
Trong thực tế, chiều dài tính theo công thức thường có sai số so với quá trình sử dụng.
Vì vậy, các kỹ sư thường áp dụng quy tắc 2/3 bằng cách xác định đường hữu ích – khu vực người sử dụng thường xuyên đặt chân khi di chuyển.
Từ đường hữu ích này, việc tính toán chiều rộng bậc và chiều cao bậc sẽ được thực hiện tương tự cầu thang thông thường, dựa trên định luật Blondel, giúp bảo đảm bước đi tự nhiên và an toàn.
Đối với cầu thang xoắn, sai số cho phép thường lớn hơn so với cầu thang thẳng do đặc điểm hình học của kết cấu.
Ví dụ cách tính cầu thang xoắn
Giả sử:
- Chiều cao tầng: 3 m.
- Bán kính cầu thang: 100 cm.
- Góc quay: 360°.
Theo công thức:
- Chu vi cầu thang khoảng 6,28 m.
- Đường hữu ích khoảng 4,18 m.
Nếu bố trí 15 bậc, mỗi bậc sẽ có:
- Chiều rộng khoảng 27 cm.
- Chiều cao khoảng 20 cm.
Khi áp dụng định luật Blondel, tổng giá trị thu được khoảng 67, đáp ứng yêu cầu về khả năng di chuyển và tính tiện dụng.
Bán kính cầu thang bao nhiêu là phù hợp?
Theo tính toán kỹ thuật, bán kính khoảng 70 cm được xem là mức tối ưu, giúp cân bằng giữa khả năng tiết kiệm diện tích và sự an toàn khi sử dụng.
Tuy nhiên, trên thực tế, kích thước này thường được điều chỉnh linh hoạt tùy theo diện tích công trình.
Đối với những không gian rộng hoặc công trình có nhiều người sử dụng, kiến trúc sư thường lựa chọn bán kính từ 70–80 cm nhằm:
- Tăng tính thẩm mỹ.
- Mở rộng không gian di chuyển.
- Nâng cao độ an toàn cho trẻ nhỏ và người lớn tuổi.
Kết luận
Cách chia cầu thang xoắn ốc không chỉ dựa trên các công thức tính toán mà còn cần kết hợp kinh nghiệm thực tế và đặc điểm của từng công trình. Việc xác định chính xác chiều cao tầng, đường kính, góc quay, số bậc và kích thước bậc thang sẽ giúp tối ưu diện tích, bảo đảm an toàn và nâng cao giá trị thẩm mỹ cho không gian. Đối với các công trình yêu cầu độ chính xác cao, nên sử dụng phần mềm thiết kế chuyên dụng kết hợp với sự tư vấn của kiến trúc sư hoặc kỹ sư kết cấu để đạt hiệu quả tối ưu
